Сделай принтскрин с этой схемы подключения (только не ввиде сылки).
Так на пальцах сложно объяснить.

да легко!

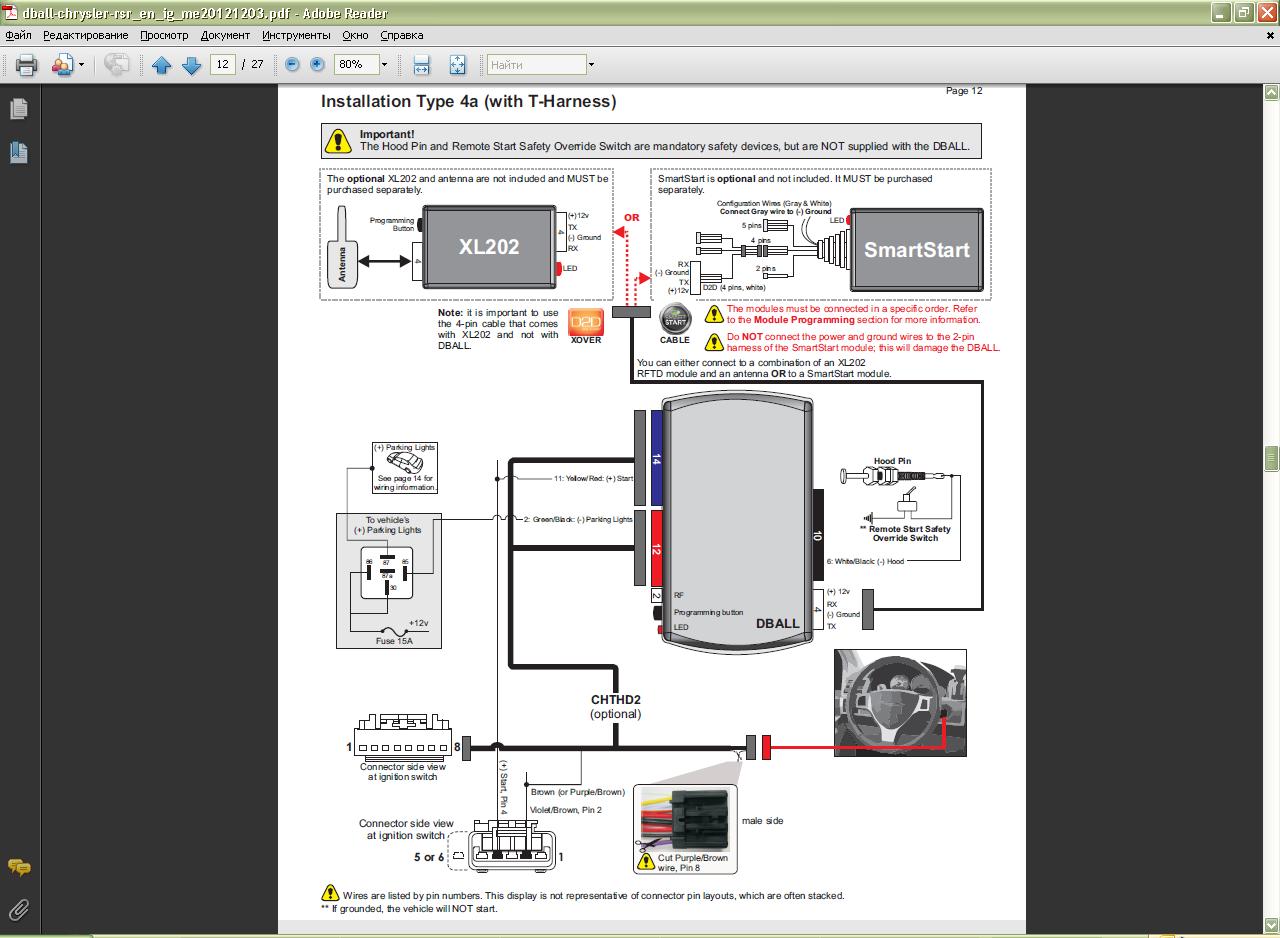

вот она картинка:

Видишь 5-6 пиновый разъем внизу слева?
Это разъем контактной группы замка зажигания.
Посмотри, куда идут провода со 2 и 4 пинов.
Точки- это и есть места соединения.

Не ожидал
Почему у меня всё закончилось выниманием одного разъём, и вставкой двух
И всё
Но у меня 2008 модельный год

Хорошая штука
Получил что ожидал
Спустя год Крас радует всё больше

У тебя система иммобилайзера совершенно другая.
На машины от 8 года вообще можно программно прописать, как выяснилось.

Понятно
О как!

Stolberg,
прикольная картинка
больше всего заинтересовало фото руля от Chrysler Grand Voyager
катаюсь щя на таком.

Ты в теме про автозапуск.
Теперь, чтобы флудом не считали, придется и на Гранд Вояжер ставить... автозапуск в смысле...
У тебя мультируль должен быть, да?

как это Альоша? а де отчетец обещенный?

немного предисловия, про эту покупку я узнал чуть ранее ))) и взял слово с Алексея, что он отпишется тут в этой теме - http://www.my300c.ru/forum/topic_4198

Серег, он как и многие тут, общается не на одном форуме, поэтому тайное стало явным еще месяц назад.

хм вроде доходит, два провода надо повесить дополнительно:
- Желто-красный провод, который висит рядом с синим входом надо повесить на пин 4 на входе контактной группы замка зажигания
- Коричневый (или Фиолетово-Коричневый) надо воткнуть в пин 2 опять же замка

всего два два доп провода, правильно?

и главный вопрос: эти провода что надо внутрь приемной части контактной группы на замке зажигания засунуть, а потом еще штекер вставить?

Stolberg,
Все верно, два провода.
Лучше разобрать разъем на замке и подпаяться к тем пинам.

не ну это уже выше моих сил точно ((

Найди эти провода, а потом в любом удобном тебе месте зачисти изоляцию и подмотайся. Или используй соединители типа "чемодан".

да руль мульти есть


Серега да косяк не спорю но автос в критическом состоянии(ездила хрюша) на выходные собираюсь в г.Кинешма по делам заодно на химчистку как приеду фоты по любому будут чес слово.

Stolberg,
у тебя тоже не рестайл?

да у меня не рестайл. 2007 год выпуска

Stolberg,
значит и мне подобные танцы с бубнами предстоят..

ты давай пока делай, потом на пальцах мне расскажешь..))

я если честно не особо шарю то в этих делах, видимо поэтому ничего не понял... ((

где изоляцию зачистить и подмотаться? провода от t-harness же надо в контактную группу зажигания вставить, а она в свою очередь входит в замок зажигания вся.

что такое "чемодан" даже вообще не знаю ((


пока не особо получается понять

так, ребята, nam, Alex мастер, выручайте нас, не разбирающихся в этих делах..(( на пальцах, плиз, растолкуйте.. что куда еще воткнуть? где какие фишки в авто расположены и все такое.. будем премного благодарны.. ))
