нет, не опробовал, никак не доеду до человека со однодисковым мафоном. Продаван кстати пишет, что на однодисковом должен заработать. Но судя по тем схемам, что ты присылал, я чтото сомневаюсь.

Кстати купил разъем для Ауди, буду в выходные паять. И пробовать :)

Расшифровка сат нав голове :) sat nav мафон на 6 дисков тот который с навигацией по активности темы можно судить aux не скоро мы замутим:(

Может конечно и так. Но что-то не верится.
Хотя вообще REF странная штуковина. С ней и нормальные адаптеры не дружат, и вывод информации другой.

sat nav –такой головы не знаю) Головы с satellite navigation ( спутниковой навигацией) знаю) Предполагаю что речь о REC (REJ европа)
Адаптеры и так продаются в полный рост. Для голов RAK, RAQ, REC. ( и их европейских аналогов
И какой смысл (для большинства) что-то городить своими силами, тем более что стоимость выйдет не ниже покупного? При этом потратить туеву хучу времени, это ведь не два проводочка скрутить. А в результате преимуществ почти не каких. Мне же такого рода просто нужно было
Конечно есть бюджетный вариант, но корявый. О нём писал выше. Кроме аккуратности, умением держать паяльник за нужную сторону и начальных знаний по электрике на уровне школы, больше ничего не нужно. Затрат -0, но корявенько.

Точно REJ есть такие маленькие буковки с низу так а какие эмуляторы подойдут ? От REC?


iSimple ISCH73
iPod/iPhone Integration Kit for Chrysler, вот такой например подходит?

Одни пишут что подойдёт, другие что нет. Я склонен думать что подойдёт. Но требует уточнения. У меня нет REJ , поэтому проверить не могу. Если кто в Питере с REJ заинтересован, то можно подъехать ко мне и опробовать. Только как в 300с радио снимать я не знаю, у меня машин другой системы.) C RAR (европейский аналог американского RAQ) ISCH73(AUX+IPOD) и AAI-CHY (AUX+AUX) прекрасно работают.
Кроме одного, ISCH73 пролистывание плейлистов на IPOD только -“вперёд”, кнопочки для пролистывания - “назад” в RAR в отличии от RAQ нет)

Можете поздравить наверно, после 2х месяцев ожиданий сделали мне аукс и линейные выходы на магнитоле :) теперь с плеером буду ездить

Ну давай поделись опытом и фоточки можно в студию

S.O.N.I.C-совсем забыл ПОЗДРАВЛЯЮ!!!

да фото то и нет... т.к. магнитола была уже собрана... только фото шнурка есть :) http://www.drive2.ru/cars/chrysler/300c/300_300c_i/sonic1987/journal/3339919/

кста сделали так что бы аукс включался при подкл. штекера и надо что бы был вставлен диск в чейнджере... думали сделать тип отдельную кнопку или тип того... но как по мне так проще так...

действительно неплохо,прям респект а акустику штатную не трогал?оставил как есть?

акустика Бостон более чем меня устраивает :) ее не трогал и не буду трогать :)
потом как переклею накладки под дерево то уже аккуратно куда не будь врежу разьем 3.5

S.O.N.I.C,
штатная акустика из бумаги отсюда и мораль - играть хорошо она по принципу не может

Эдсон,
у меня на 10 годе, играет не хуже harman kardon на volvo xc70 там 13 динамиков

Есть вот ТАКАЯ не дорогая штука. Ставится тупо в разрыв.

Эдсон,
ну не знаю какие они там, но то что играют не хуже Боуз которая была у меня на Кадиллаке то это факт...

C точностью до наоборот. Только она и может А всё остальное....

Добрый день! На ушастик REG можно установить/подключить AUX без помощи паяльника и кулибина?

Эдсон,вот тут ты ошибаешься)именно бумага и играет,самая музыкальная,легкая и чувствительная материя...все что дальше типа титан,алюминий или кевлар на качество звука влияет в худшую сторону,только мощность выше...от так от)

cars,
Cuda,
+1000 Только так и не как иначе...

Однозначно нет, только впаять! (У меня прост такой-же - REG)

Вообщем по просьбам трудящихся, для удовлетворения страждущих и для чувака у которого на аве кот с аквариумом на башке!)))

КАК ВПАЯТЬ AUX (На примере ушастика REG) С СОХРАНЕНИЕМ СD!


1. Берем с пол ведра пивка и обычную столовую ложку, ложкой, стороной за которую обычно держимся рукой, снимаем серебристую накладку с панели. (У ложки ширина, что надо, панель останется невредима)

2. Откручиваем майфун (4 винта), отключаем фишки и идем к паяльнику.

3. Снимаем с майфуна переднюю панельку (4 винта с лицевой стороны и 4 защелки, две снизу, две сверху), снимаем верхнюю крышку (два винтика сзади), откручиваем CD (по два винта спереди и сзади)

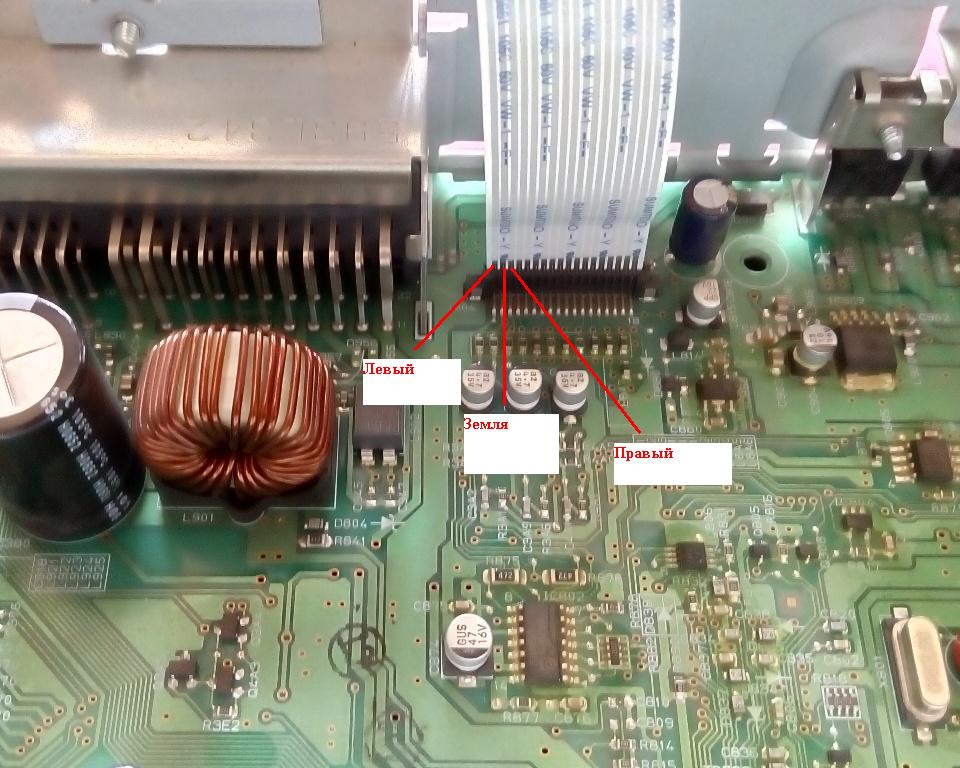

4. Если смотреть на магнитолу спереди, то первые три дорожки шлейфа с лева - выходы звука (1-левый, 2-земля, 3-правый)


5. Отщелкиваем шлейфик, все убираем в сторону, нам нужен только шлейф.

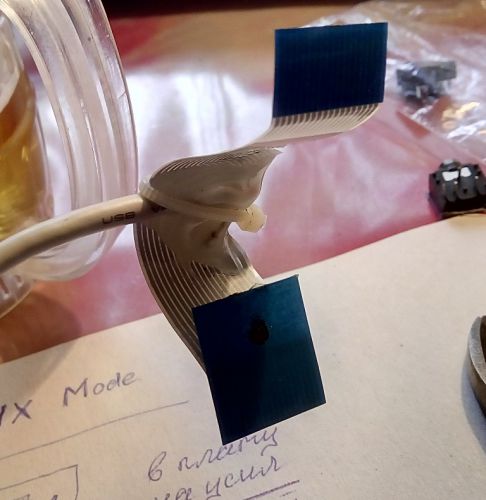

6. Зачищаем эти три дорожки от изоляции, разрываем 1-ю и 3-ю и припаиваемся (нужен пятижильный провод, два провода - левый, правый от CD, два провода - левый правый в плату(на усил)), один провод на землю. (Провод лучше всего подойдет обычный USB, от фотика или от принтера), потом все заливаем клеевым пистолетом). Получилось это –

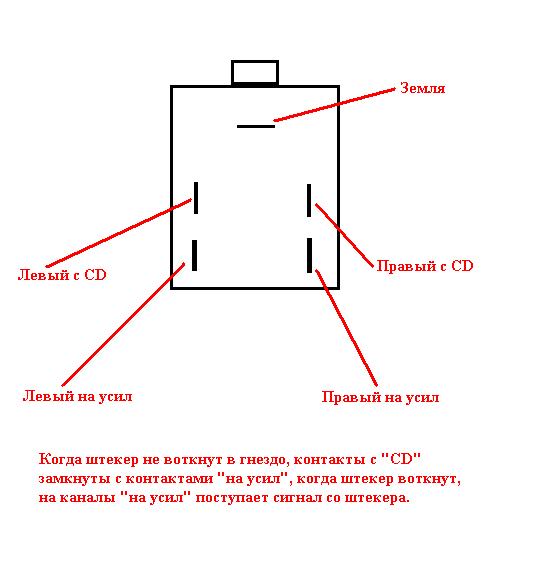

7. Второй конец провода припаиваем к гнезду Джек 3,5 с размыкателем (с размыкателем он для того, чтоб оставить CD в рабочем состоянии).
Они все разные, поэтому его надо прозванивать, на нем пять ножек, один земля и два уходят на усил (с них всегда идет сигнал, либо с CD либо с AUX), еще два c CD. Тут видимо без схемы не обойтись!)))

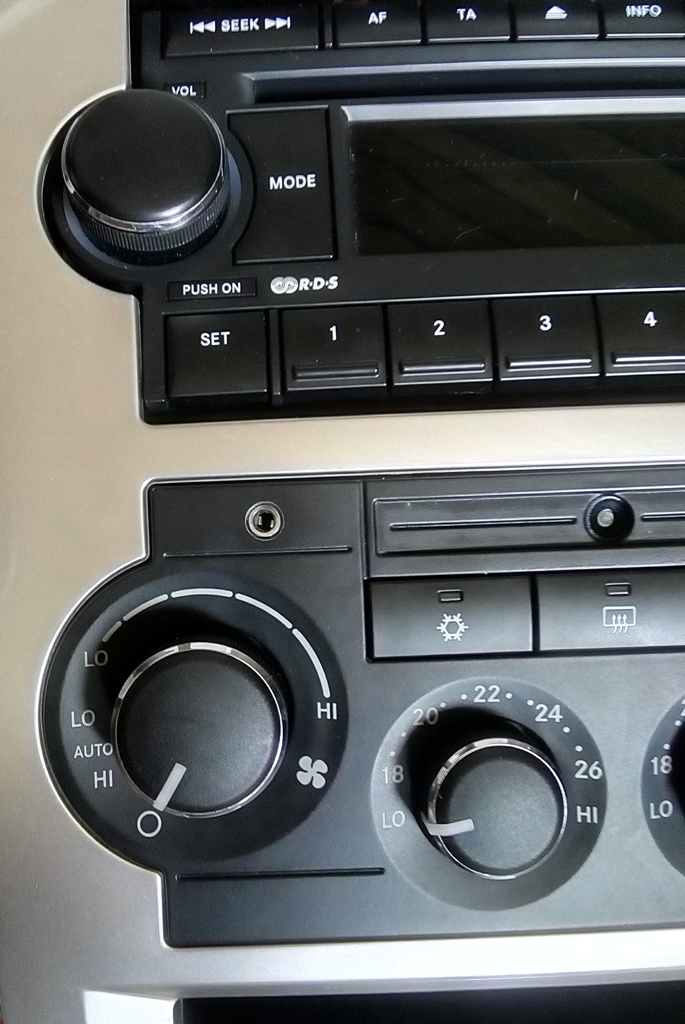

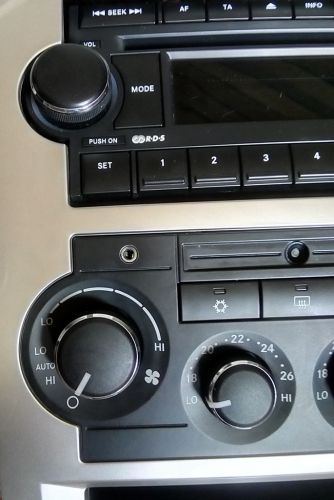

8. Присобачиваем это самое гнездо, кому куда хочется, собираем все в обратной последовательности и пользуемся AUX'ом. (Работает так, вкл. CD – играет CD, воткнули провод в гнездо джек 3,5 - заиграл AUX, но на экране светится CD)


p/s В процессе происходящего употребляем пиво купленное в пункте 1 !)))

Gex,
Отличная статья по внедрению линейного входа ! Спасибо и плюс в репу! От себя могу лишь добавить , что разъемы продаваемые на радиорынке очень низкого качества и лучше выпаять из старого касетного плеера или иной приблуды. Кстати , а не пробовали непосредственно на основной плате проследить дорожки идущие от ЦАП к операционному усилителю , дабы не производить вмешательств в шлейф ?
