в том-то и дело, что диски не нужны мне совсем, их у меня просто нет. и в буке давно вместо сд стоит второй винт.
необходим AUX к которому цепляется блютус и все) все проблемы с музыкой в машине решены)
(все еще не теряю надежду с помощью форумчан заставить все это работать)
И С ПРАЗДНИКОМ МУЖЧИНЫ!

И правильно, у меня так и сделано. AUX + блютуз приблуда(приёмник) и мелкий телефон в кармане или в держателе планшетик. И главное, что никаких проводов.

При использовании описанного в теме метода обнаружен один косяк. При переходе с трека на трек на CD прерывается на мгновение воспроизведение с аукса. Что неприятно. Без спецдиска с бесконечной тишиной не обойтись.
Записываем на CD wav-ку 70-ти минутную:
https://yadi.sk/d/fV9EBySQpNRe2
Но тогда не нужно прерывать шлейф, так как можно просто припаять ПАРАЛЛЕЛЬНО CD три проводка с AUX гнездом.
В связи с этим, рекомендую не заморачиваться с переключающим разъемом и перерезанием дорожек.
Первоначальная схема с тремя проводами к точкам и обычным разъемом вполне достаточна.
В качестве переключателя - спецдиск с записью ТИШИНЫ, без него все равно как надо не работает.

Лично пользуюсь FM тюнером, когда надо)

maxflay,
Fm тюнер это для тех кто не лежит музыку и не различает качество

для тех у кого CD не работает, а аукс хочется. на 4 дорожку шлейфа подал через резистор 5кОм 12в.

futurama1010
Можно подробней. Откуда запитал и теперь диск ненужен?

сначала делаешь все как тут описано, подпаиваешься в разрыв шлейфа или любым другим способом (так как у меня шлейф свое значение потерял, поскольку СД не работает, то я припаялся к выводам на плате 1.2.3 дорожки) чтобы активировать звук с СД нужно подать напряжение на 4 ногу. я подал 12в с силового входа в магнитолу, через резистор вроде 5кОм.

вот тут примерно все видно и понятно)

Привет всем братьям-близнецам!) Выражаю всем огромный респект за развитие данной темы! Хочу поделиться советом, как я сделал себе AUX на европейца с майфуном на 6 CD:

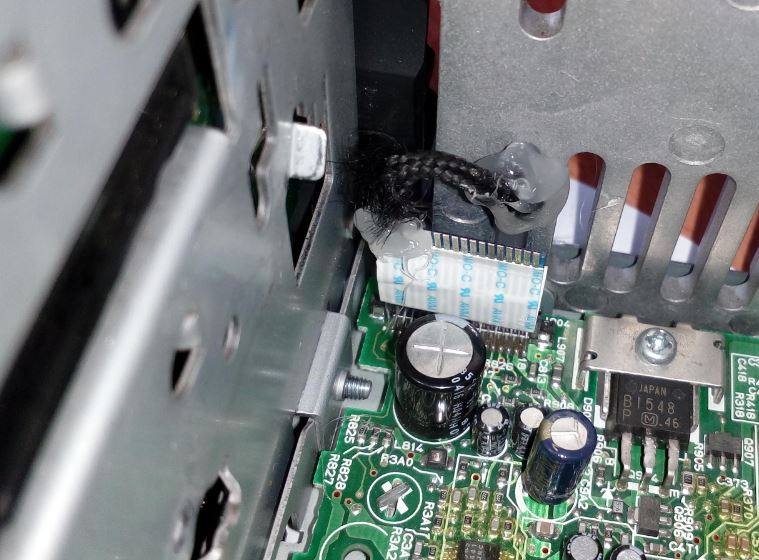

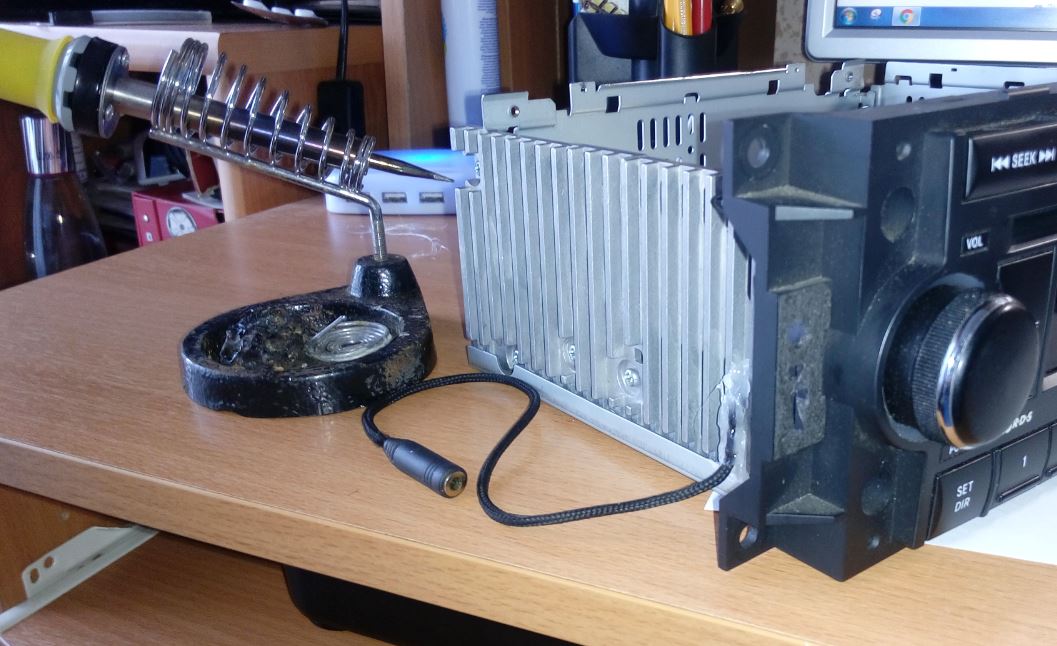

CD-чейнджер пришлось выкинуть, т.к. он у меня сломался (заглючили внутренние механизмы)... Так сложилось, что у меня уже был готовый огрызок провода с разъемом под джек, тупо с 3 выходящими из него проводками (левый, правый и земля). Припаял их напрямую к первым трем контактам шлейфа со стороны лицевой панели: 1-й контакт это левый, 2-й земля и 3-й это правый (как уже писал ранее Gex в сообщении #59 - респект ему отдельный!) Никаких перемычек и резисторов я не припаивал! Чтобы ничего не оборвалось, капнул на припаянные контакты супер клеем, просунул шлейф через одно из длинных боковых отверстий вентиляции, завязал узелок, вставил шлейф обратно в разъем и чтобы не выдернуть провод при его использовании, зафиксировал все это дело клеевым пистолетом (продается в Фикс-прайсах).

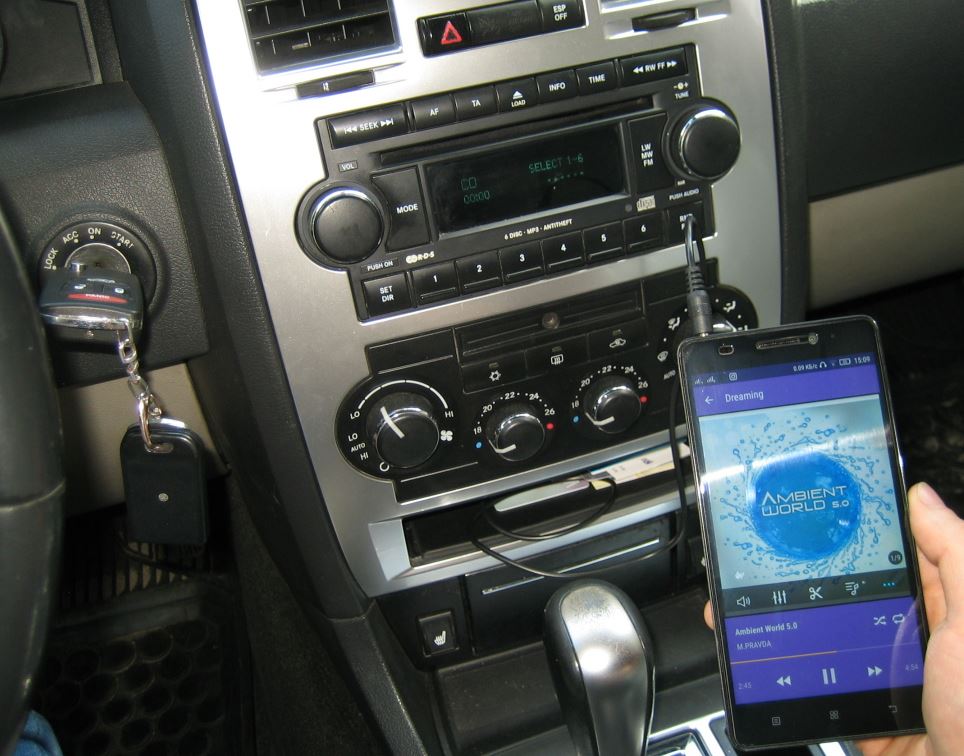

Подключаю, устанавливаю и для того, чтобы не было лишней торчащей мотни из панели, я разместил гнездо в нишу над прикуривателем, в глубине этой ниши, сверху имеются уже 2 отверстия, поэтому, ничего не сверля, я просто просунул кабель с гнездом через одно из этих отверстий. Включаю на магнитоле режим CD. Без чейнджера данная модель ничего не делает, просто висит надпись CD и тишина. Подключаем к кабелю телефон или плеер и воспроизводим и...... наслаждаемся чистейшим цифровым звуком!!! Урррраааа!!!


Все правильно, магнитола же думает, что звук идет с CD, но на самом деле мы её нае**ли!
Вот как-то так... Всем спасибо за советы и подсказки! Удачи!

Привет, подскажите плиз.

Сделал все как в примере выше, CD вынул (он все равно не нужен).

Оставил шлейф полностью в материнке, первые три контакта шлейфа зачистил и к ним припаял провод с jack выходом.

Белый — первый контакт, второй контакт — земля, третий — красный.

Ставлю в машину, сначала пишет No CDs на приборке. И звук не прибавляет в режиме Cd, только убавляет до нуля.

Скинул на минут 20 минусовую клемму, ставлю обратно — в режиме CD работает, звук идет с телефона, но играет только один динамик — правый маленький у стекла.
При этом в режиме радио работают все динамики нормально.

Опять скидываю клемму минус на несколько часов — ставлю обратно, опять пишет no CD и звук в ноль держит. Странно, где я напортачил?

сидюк не надо было выкидывать.

evgen.z, Автору в сообщении 129 это не помешало.

возможно разница в магнитоле. там 6 сд мп3 у вас 1 аудиодиск. у меня аудиодиск и работает только когда магнитола видит что в нем проигрывается диск.

Почитай ВНИМАТЕЛЬНО три последние страницы темки: в однодисковом ушастике без привода и диска ничего работать не будет.

evgen.z, Так у меня тоже 6cd mp3

Парни, подскажите пожалуйста, как вывести aux на 6-ти дисковой магнитоле с такой платой управления???http://www.my300c.ru/engine/forum/sources/modules/uploads.php?area=post&fid=9&tid=11964&pid=375905&wysiwyg=0#

вообще то я в курсе)))


я чет подумал что у вас обычный СД. по картинке контакты крайние справа не замкнуты случайно?! может там чего подглючивает.

И так, могу подтвердить что такой способ работает — я перепаял аккуратно, и звук есть. Купил новый шлейфик в запчастях для ноутбука, припаял также:

первый — белый-левый,
второй — масса
третий — красный-правый





Лучше паяться к контактам шлейфа на разных высотах.

Включаю режим CD, идет звук с источника по проводу, сам сидюк вообще отключен. (без CD работает если модель головы 6 CD mp3)

И все бы хорошо, но есть одна странность — звук с телефона выключается сразу, как поставишь телефон на зарядку от авто.
То есть сразу заряжать и слушать не выходит.
Пока не понял связи, возможно надо накинуть массу от провода на корпус?

Хочу выразить благодарность dmitryaugust за идею и огромную благодарность slam_jack за реализацию данной идеи на моем 6ти дисковом ушастике.
Аукс работает отлично, проблем с зарядкой через прикуриватель из подлокотника нет.

Для того, чтобы AUX работал правильно, не пищал на высоких, не искажал и не шумел, нужно сделать следующее, - ближе к штекеру в плеер или смартфон нужно впаять два резистора по 100-200 Ом, между массой и проводами левого и правого каналов.
Причина заключается в том, что с плеера или смартфона мы снимаем сигнал не с предварительного усилителя, а с оконечного, рассчитанного на подключение наушников. Часто в оконечном усилителе используется мостовая схема с открытым истоком. Как результат, - сопротивление входа AUX в несколько дtсятков кОм, для такой схемы равнозначно обрыву. Каскад не в состоянии раскачаться транзисторы остаются заперты, не имея достаточно тока для насыщения. Оттуда и искажения, шум, завал низких\средних частот и т.п.
Всегда впаивайте в кабель два резистора, которые будут играть роль шунтов\слаботочной нагрузки, и все встанет как положено.
